CNC環形繞線機的原理及常見故障處理

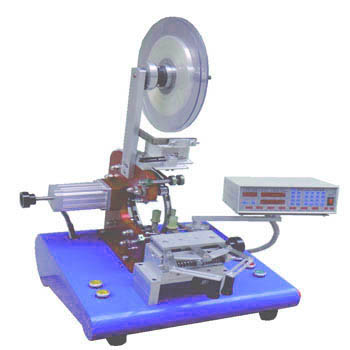

龍鑫電子的這款CNC環形繞線機外型新穎，結構合理，采用優質鋼材加工而成，機體重，穩定性好，采用CNC數位無刷控制系統，操作簡單，維護少，故障低等特點，被新老客戶所推薦，下面給大家講一下這款CNC環形繞線機的原理以及常見問題：

CNC環形繞線機的原理
1.主機，它是整臺機械的主體，包括電氣箱、主軸、排線機構等機械與電氣部件。
2.節能裝置，是整臺繞線機的重點，包括硬件（印刷電路板、各類IC、液晶顯示屏、按鍵功能板、外部開關及指示等）以及內部灌注貫注相應的軟件等等。
3.驅動裝置，它們是數控繞線機執行機構的驅動部件，包羅主軸驅動單元、自排線單元、主軸電機、伺服電機及微步電機等。它在主控板的節制下經由過程電氣或電液伺服系統實現主軸和排線驅動。當幾個動作單元聯動時，就可以完成預定參數線圈的繞制。
4.輔助裝置，指數控繞線機一些必要的配套部件，用以保證數控繞線機的運行，如冷卻軸流風扇、頂針、照明、監測等。
5.可抽儲段位1000步序，可設圈數，外徑、內徑、高度、角度、線徑、方向、速度等參數，具有精確計數，停電記憶，過載過流保護，抗干擾強等功能。

這款CNC環形繞線機廣泛應用于開合式互感器、微型（電流、電壓）互感器、零序互感器、三相電流互感器、各型環型電感等特殊產品。

如果操作不當，也可能會造成繞線機故障，如果遇到下面幾個問題，請對癥分析：
1.按啟動鍵后，電機不轉
解決方式：可能是由于電機速度太低，不能克服帶線后的阻力。這時，您可以考試考試一下調凹凸速百分比。也可能是由于變頻器呵護，低壓高壓呵護，過流呵護而使得電機不工作了。如果這樣的話，您可以嘗嘗封鎖電源，檢查電源電壓和外部負載，確認沒問題后再開電源。
2.計數但不排線，而且開機后，排線架復位動作正常
解決方式：可能是由于您設定的線徑或寬度為零或從里往外排線時起繞點+寬度>排線行程或從外往里排線時寬度>起繞點，您可以設定正確的線徑或寬度。也可能是由于排線方式的設定錯誤，這就需要您設定正確的排線方式。
3.圈數跨越設定值
解決方式：可能是由于低速太快，所以您要減小低速百分比。也可能是因為預停圈數太少，你可以增加預停圈數。
4.繞完后不復位
解決方式：可能是您將自動復位項設為零，這時您需要將自動復位項設置為1。
5.不自動起動
解決方式：可能是由于該段自動起動項被設為零，您可以將自動起動項設置為1，然后再調試一下。
